T1000(C1000)天铰链

功能说明

  • 适用范围
    ——木门、金属门、玻璃门
    ——门重≤120kg
    ——门宽≤1250mm
  • 标准颜色
    银色、黑色(其他颜色可另外指定)
  • 关门力选择
    室内无风环境下,关门力选择以门宽为参照。室外门在通风条件下,关门力度的选择需加大一号力度
咨询服务热线
400 181 0008
立即咨询
产品技术参考资料 Technical Specifications
力号 适用门宽(mm) 适用门重(kg) #2至#5
#2 ≤850mm ≤100kg T1002
#3 ≤950mm ≤150kg T1003
#4 ≤1100mm ≤200kg T1004
#5 ≤1250mm ≤250kg T1005
主体尺寸 长=282 宽=94 高=38mm
  标准型 标准装置
    偏心臂 无此装置
最大开门角度     130°
关门速度调整     标准装置
入锁速度调整     标准装置
防爆装置     选配
调力装置     选配
定位装置   无定位 选配
    90°定位 标准装置
    105°定位 选配
缓冲   可调式 选配
延迟关闭     无此装置
左右门共用     标准装置
保证期限     10年
产品技术尺寸图 Technical Dimensions单位Unit(mm/inch)



主臂组件

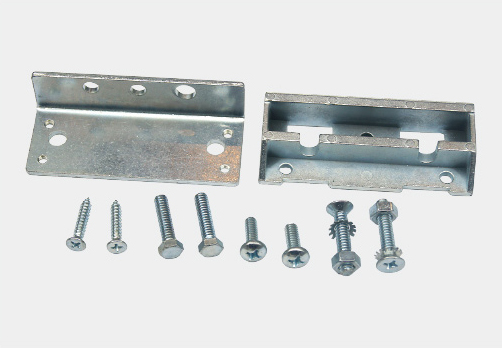

前后支架组件

主臂螺丝包

底座组件

安装注意事项 Cautions

1、富尔达保留在不影响产品功能的情况下变更尺寸的权利。

2、开孔请以最新的安装说明为准。

3、产品图片仅供参考,具体以实物为准。
