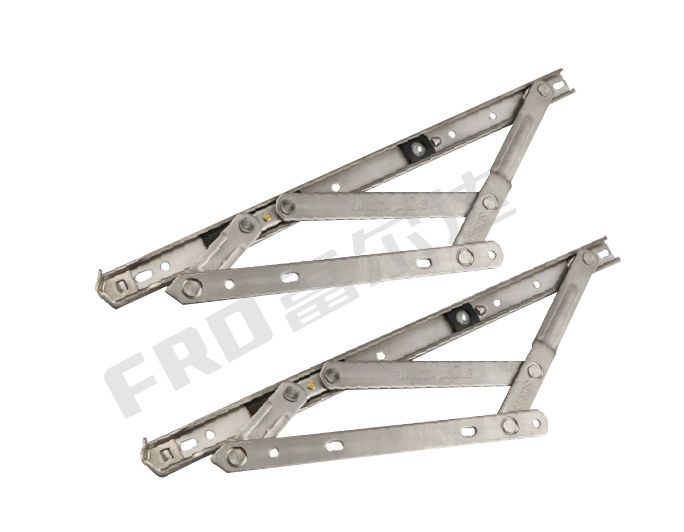

HC22滑撑
功能说明
-
适用于上悬窗
-
采用优质不锈钢材料制造
-
符合JG/T127-2007《建筑门窗金件-滑撑》
-
产品随着技术的改进，某些参数会有所变化，以下参数仅供参考，具体尺寸参数以实物为准。
产品型号及技术参数 Models&Specifications
|
型号 |
窗最高(mm) |
窗最宽(mm) |
窗最重(KG) |
开启角度(mm) |
|
HC22-10 |
1500mm |
600mm |
28 |
88°±2° |
|
HC22-12 |
1500mm |
650mm |
32 |
88°±2° |
|
HC22-14 |
1500mm |
700mm |
36 |
88°±2° |
|
HC22-16 |
1500mm |
750mm |
40 |
88°±2° |
|
HC22-18 |
1500mm |
750mm |
43 |
88°±2° |
产品型号及安装尺寸 Models&Specifications
|
型号 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
|
HC22-10 |
38 |
72 |
—— |
142 |
31 |
43.5 |
130 |
152 |
178 |
—— |
255 |
262 |
|
HC22-12 |
38 |
72 |
115 |
160 |
31 |
43.5 |
147 |
169 |
195 |
240 |
295 |
312 |
|
HC22-14 |
38 |
72 |
155 |
200 |
31 |
43.5 |
165 |
187 |
213 |
248 |
348 |
355 |
|
HC22-16 |
38 |
72 |
181 |
226 |
31 |
43.5 |
177 |
205 |
231 |
256 |
395 |
402 |
|
HC22-18 |
38 |
72 |
196 |
242 |
31 |
43.5 |
193 |
215 |
241 |
276 |
452 |
459 |

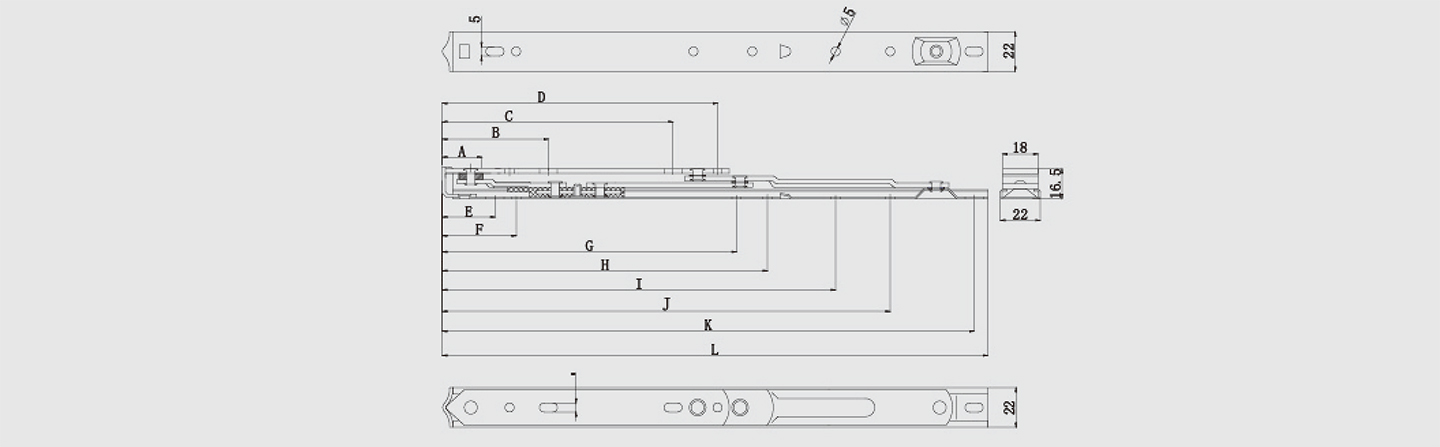

产品技术尺寸图 Technical Dimensions单位Unit(mm/inch)
